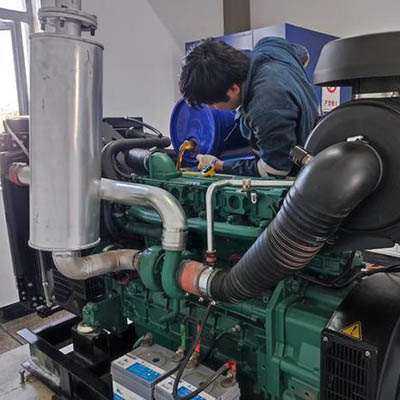

柴油发电机电气系统维护指南

柴油发电机的电气系统比车载系统更复杂，因为它包含了启动系统、充电系统、发电系统（主输出）和控制系统。其维护目标是确保在市电中断时能可靠启动并稳定供电。一、日常/周常维护外观检查：检查所有电气柜、控制屏是否清洁、干燥、无虫鼠害。检查线束有无过热、老化、松动迹象。电瓶维护：这是重中之重。测量电瓶电压和电解液比重（对于铅酸电瓶）。清洁接线柱，并紧固。对于备用发电机，必须配备优质的浮充电器，确保电瓶始终处于满电状态。控制屏检查：检查指示灯、仪表显示是否正常。模拟测试报警功能（如低油压、高水温报警）是否有效。二、月度/运行维护（空载运行）启动和停机测试：定期（如每月）启动发电机，空载运行15-30分钟。这不仅是为电瓶充电，更是为了润滑发动机内部、驱除潮气、检验整个系统的工作状况。观察仪表：运行中，观察控制屏上的电压、频率是否稳定在额定值。观察蓄电池充电电流是否正常。听声和嗅味：倾听发电机工作时有无异常声响（如轴承异响、电磁噪音）。闻有无绝缘漆烧焦等异常气味。三、季度/年度维护（深入检查）接线紧固：停电后，检查并重新紧固所有电气连接点，包括电瓶接线、启动机接线、发电机输出端子、自动转换开关（ATS）接线等。松动会导致局部过热和电压降。绝缘电阻测试：使用兆欧表（摇表）测量发电机定子绕组、转子绕组（励磁绕组）对地的绝缘电阻。标准通常要求大于1MΩ。绝缘下降通常是因潮湿、灰尘或老化引起，需及时处理（如烘干、清洁）。励磁系统检查：检查AVR（自动电压调节器）模块的外观和连接。对于无刷励磁系统，检查旋转整流盘上的二极管和压敏电阻是否正常。冷却系统检查：检查风扇皮带张紧度，过松会导致转速不足，影响冷却和发电机频率。传感器校验：有条件时，可对比控制屏上的读数与标准仪表的差异，校验电压、电流、频率传感器的准确性。四、长期存放的维护防潮：机房环境必须干燥。可在发电机内部放置防潮加热器，在停机期间通电，防止绕组受潮。保养：按计划进行完整的保养，包括更换机油、三滤等。电瓶：拆下电瓶，充满电后存放在阴凉干燥处，并定期补充电。总结：柴油发电机电气系统的维护核心是“预防性”和“计划性”。通过分级、定期的检查、测试和保养，才能确保其在关键时刻“招之即来，来之能发，发之能供”。

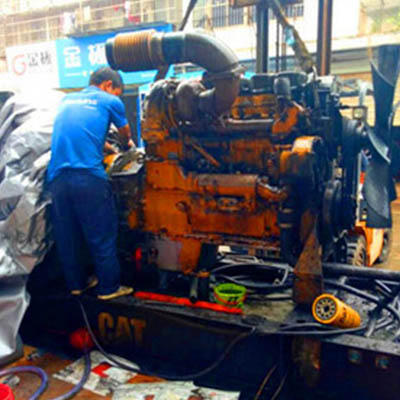

发电机电气核心维护

发电机的电气核心主要指发电机本体（交流同步发电机）和其励磁与电压调节系统。这部分是电能产生的核心。一、发电机本体的维护清洁：定期使用干燥、清洁的压缩空气（压力不宜过高）吹扫发电机内部的灰尘和杂质。严禁使用油水等液体擦拭绕组。保持通风孔畅通。绝缘检查：定期使用兆欧表测量绝缘电阻。定子绕组绝缘：测量所有输出端子（U， V， W）连接在一起与发电机外壳（地）之间的绝缘电阻。转子绕组绝缘（对于有刷电机）：测量两个滑环之间的电阻（励磁绕组电阻）以及任一滑环与轴（地）之间的绝缘电阻。解读：绝缘电阻值应稳定且符合厂家要求。如果读数过低或持续下降，说明绝缘受潮或损坏。需进行烘干处理（用热风或短路法）或检修。轴承维护：发电机轴承通常采用终身润滑的密封轴承。运行时应监听有无异常噪音。根据运行小时数，在大修时考虑更换轴承。添加润滑脂需极其谨慎，因为过多油脂会进入电机内部，损坏绕组。检查绕组：目视检查绕组有无变色、膨胀、破损等过热或损坏迹象。二、励磁与电压调节系统的维护有刷发电机：滑环和电刷：这是维护重点。检查滑环表面是否光滑、无烧蚀、无深沟。如有轻微烧蚀，可用细砂纸打磨。检查电刷长度，短于规定值必须更换。检查电刷在刷握中是否活动自如，压力是否适当。更换电刷后，需进行研磨，使其与滑环弧面吻合。清洁：及时清理磨下的碳粉，防止造成短路或污染。无刷发电机：旋转整流器：检查整流二极管和压敏电阻。使用万用表二极管档测量正反向电阻，判断其好坏。损坏的元件必须用同规格产品更换。励磁机：检查其定子（励磁绕组）和转子（电枢绕组）的电阻和绝缘电阻。自动电压调节器（AVR）：外观检查：检查AVR板上的元件有无明显烧毁、鼓包、开焊现象。检查所有插接件是否牢固。测量：在专业指导下，参考电路图，测量AVR的输入（如励磁输出、采样电压）和输出（励磁电流）是否正常。AVR本身故障通常采用替换法判断。三、出厂性能测试（大修后）大修后的发电机，有条件应进行带负载测试，验证其性能：空载电压建立：检查残压是否足以起励，或辅助励磁电路是否工作。电压调整率：从空载到满载，电压变化应在规定范围内（如±2.5%）。波形检查：用示波器观察输出电压波形，应为光滑的正弦波，畸变率小。总结：对发电机电气核心的维护需要更专业的知识和技能。重点是保持清洁、干燥，定期检查绝缘，以及对滑环/电刷或旋转整流器等关键部件进行细致保养。

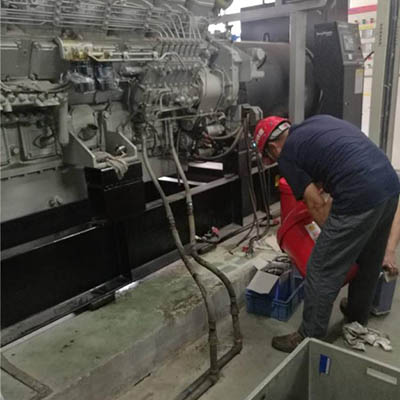

发电机不发电？电气故障排查入门

当柴油发电机运转正常，但无电压输出或输出电压异常时，可按以下步骤由简到繁进行排查。第一步：初步观察与检查确认故障：用万用表交流电压档测量发电机输出端（U， V， W）的电压，确认是否真的无输出或电压过低/过高。检查剩磁（常见原因之一）：尤其是新机或长期存放的发电机，转子铁芯的剩磁可能消失，无法自励建立电压。解决方法：用12V或24V直流电瓶（根据发电机规格），正负极短暂接触励磁绕组的两个端子（F+， F-）3-5秒，对转子充磁。注意：必须断开AVR的接线，防止高压反冲损坏AVR；并确认电瓶极性正确。检查AVR和励磁回路保险丝：许多发电机设有保护AVR或励磁回路的小容量保险丝，检查是否熔断。第二步：系统性排查排查遵循“励磁通路”：AVR需要采样电压 → AVR工作并输出直流励磁电流 → 励磁电流通过励磁绕组产生磁场 → 发电机发电。测量励磁（有刷发电机示例）：在发电机运行时，用万用表直流电压档测量AVR的输出端（F+， F-），应有直流电压输出（通常几十伏）。如果没有，问题在AVR或其供电/采样回路。如果AVR有输出，但测量滑环上的电压为0，则问题在AVR到滑环的连线或电刷/刷握机构（如电卡死、接触不良）。如果滑环上有电压，但发电机不发电，则问题可能在转子励磁绕组本身（开路）或定子主绕组。检查AVR的工作条件：采样电压：AVR需要从发电机输出端获取采样电压来作为调节依据。检查从输出端到AVR采样端的连线是否正常。 AVR供电：有些AVR有独立的供电端子，检查其是否有电。旋转整流器的检查（无刷发电机）：停机断电后，用万用表检查旋转整流桥上的所有二极管和压敏电阻。任何一个损坏都会导致励磁电流无法流入旋转的励磁机转子绕组，造成不发电。绕组检查：电阻测量：停机后，测量定子主绕组、励磁机定子/转子绕组的直流电阻，与标准值对比，判断有无开路、短路。绝缘测量：用兆欧表测量各绕组对地绝缘，判断有无接地故障。第三步：常见故障点小结无电压输出：剩磁丢失、AVR保险丝熔断、AVR损坏、电刷卡死、励磁绕组开路、旋转整流器损坏。电压过低：发动机转速过低（频率不够）、AVR采样电路故障、励磁回路接触电阻过大（如电刷磨损）、转子或定子绕组间轻微短路。电压过高：AVR故障（失去调节功能）、AVR采样线断路（导致AVR认为无输出而全力励磁）、转速过高。总结：发电机不发电的排查，应从简单的“充磁”和“查保险”开始，然后沿着励磁的路径，一步步测量电压和电阻，就能准确定位故障点。

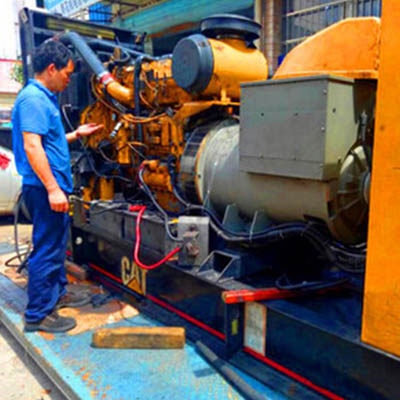

发电机电气系统常见故障与处理

1. 故障：发电机输出电压不稳定（摆动）可能原因：发动机问题：柴油机转速不稳定（频率波动），导致电压随之波动。检查柴油机燃油系统、调速器。励磁回路接触不良：有刷发电机的电刷与滑环接触不良（弹簧压力不足、滑环不圆、表面脏污）、接线端子松动。 AVR故障：AVR内部元件不稳定，调节性能差。负载剧烈波动：接入了大功率且频繁启停的设备（如大电机）。处理：首先观察频率表是否稳定。若不稳，先检修柴油机。若频率稳定，检查清洁滑环和电刷机构。检查所有接线紧固度。尝试更换AVR。 2. 故障：发电机空载电压正常，一带负载电压急剧下降可能原因：励磁不足：AVR的励磁输出能力不足或励磁回路电阻过大，无法补偿负载带来的去磁效应。绕组故障：定子或转子绕组存在匝间短路，空载尚可，一带负载即表现异常。旋转整流器特性变差：二极管性能不良。负载功率因数过低（如纯电感负载）：对发电机去磁效应特别强。处理：检查AVR至滑环的整个励磁回路，减少接触电阻。测量绕组电阻和绝缘。更换旋转整流器试试。检查负载性质。 3. 故障：发电机发热严重可能原因：过载运行：电流超过额定值。冷却不良：风扇损坏、通风道堵塞、环境温度过高。绕组故障：绕组匝间或相间短路，导致局部过热。轴承损坏：摩擦发热。处理：立即减载至额定范围内。清理通风系统，改善环境。停机检查绕组和轴承。 4. 故障：控制屏无显示，机组无法操作可能原因：控制电源故障：控制电瓶亏电、总保险丝熔断、电源开关未开。紧急停机按钮未复位。控制线路断线或端子松动。处理：检查控制电瓶电压。检查所有保险丝和紧急停机按钮。顺着控制电路图检查电源通路。 5. 故障：发电机绝缘电阻过低报警可能原因：绕组受潮：常见原因，尤其在潮湿环境停机后。绕组脏污：碳粉、油污附着导致绝缘下降。绕组绝缘老化或损坏。处理：进行烘干处理（用热风或通入低压直流电产生热量）。清洁绕组。如果烘干后绝缘仍无法回升，需专业检修。总结：处理发电机电气故障，必须结合“看、听、闻、测”，根据故障现象，联系原理图，进行逻辑分析，才能快速有效地解决问题。安全永远是第一位的，尤其是在进行带电测量时。

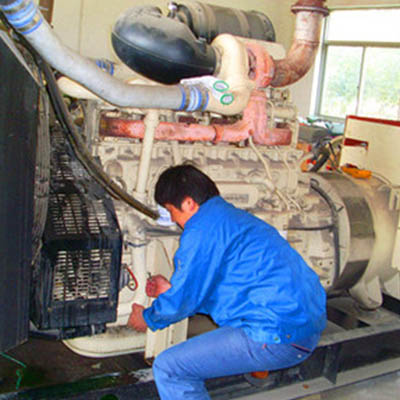

AVR（自动电压调节器）故障判断

自动电压调节器是发电机的心脏，它通过控制励磁电流来确保输出电压的稳定。当发电机出现电压异常时，AVR是首要的怀疑对象之一。 AVR故障的常见现象：无输出电压：发电机运转正常，但输出端电压为零。这可能是AVR未工作、无励磁输出，或者是剩磁丢失（AVR无法自励）所致。电压过高：输出电压远高于额定值（如400V以上）。这通常是AVR内部短路或调控元件（如晶闸管）击穿，导致励磁电流失控，满励磁输出。电压过低：输出电压无法达到额定值，即使调整AVR上的电位器也无济于事。可能原因是AVR内部元件老化、输出能力下降，或采样电路故障。电压不稳定（摆动）：电压表指针来回摆动。可能是AVR内部接触不良、元件性能不稳定，或来自励磁回路（如滑环电刷接触不良）的干扰。带负载后电压急剧下降：空载电压正常，一旦加载，电压大幅下跌。这表明AVR的励磁补偿能力不足，无法抵消负载增加带来的去磁效应。系统性故障判断流程：第一步：初步检查与排除法确认发动机转速/频率：确保柴油机转速稳定在额定转速（如1500转/分），频率为50Hz。转速不稳会导致电压波动，这不是AVR故障。检查外部连接：关闭发电机，检查AVR的所有接线端子是否牢固，包括：采样线（S1, S2）：是否从发电机输出端正确连接？励磁输出线（F+， F-）：是否连接到励磁绕组（或励磁机）？地线：是否可靠接地？测量剩磁：对于长期不用的发电机，剩磁容易丢失。用12V直流电瓶正负极瞬间点触F+和F-端子（需断开AVR连接）2-3秒进行充磁。注意安全，防止反冲电压！第二步：静态测量（断电下）外观检查：查看AVR电路板有无明显烧毁、鼓包、开裂的元件，闻有无焦糊味。电阻测量：使用万用表电阻档，测量励磁输出端（F+， F-）之间的电阻。如果阻值为零或无穷大，可能内部功率管击穿或开路。但此法有局限性，需参考具体型号的正常阻值。第三步：动态测量（运行时，注意高压安全！）测量采样电压：在AVR的采样端子（S1， S2）上测量，应为发电机的实际输出电压。如果无采样电压，AVR将无法工作，检查采样回路。测量励磁输出：在AVR的励磁输出端子（F+， F-）上，使用万用表直流电压档测量。根据故障现象判断：无电压输出：在确认有采样电压且AVR供电正常后，基本可判定AVR损坏。电压过高且不可调：通常是AVR内部调控失效，处于常通状态。电压过低：可能是AVR输出能力衰退。模拟测试：在安全前提下，可暂时外接一个可调直流电源到励磁绕组（F+， F-）上，代替AVR。缓慢调节外接电源电压，观察发电机输出电压是否随之平稳变化。如果正常，则证明发电机本体良好，问题确在AVR。总结：AVR故障判断应遵循“由外而内、由简到繁”的原则。超过50%的所谓“AVR故障”其实是外部接线松动、剩磁丢失或发动机转速问题所致。准确的判断能避免不必要的部件更换。

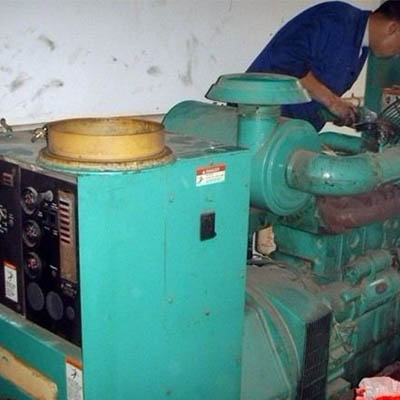

AVR与励磁系统检修入门
